Инструкция по ремонту и настройке лабораторных весов серии ВСТ Невские весы
Ремонт и настройка весов ВСТ-0, ВСТ-1
1. ВВЕДЕНИЕ
Настоящая инструкция является руководством по настройке, установке параметров,
калибровке весов лабораторных ВСТ-0, ВСТ-1 (класс точности (II) высокий).
2. ОБОЗНАЧЕНИЕ ВЕСОВ
Весы лабораторные ВСТ
Пример обозначения: ВСТ-150/5-0
где, 150 – наибольший предел взвешивания (г)
5 – дискретность измерения (мГ)
3. СОСТАВ ВЕСОВ
Конструктивно весы состоят из ветрозащитного кожуха, держателя платформы,
пластмассового корпуса, блока контроллера, блока индикации, элемента чувствительног
сетевого адаптера.
Структурная схема весов представлена на рис.1
Рис 1. Структурная схема весов ВСТ
4. КЛАВИШИ УПРАВЛЕНИЯ И ИНДИКАЦИЯ ДИСПЛЕЯ
 Клавиша выключение весов.
 Клавиша включения и функция обнуления.
 Клавиша функции выбора режимов: взвешивание, счётный, процентный.
 Клавиша функции выбора единиц измерения.
 Клавиша функции счётного режима.
 Клавиша функции тарирования.
 Клавиша функциональная.
 Кнопка подтверждения введённого значения.
При нажатии клавиш раздаётся звуковой сигнал.
ДИСПЛЕЙ
Символы дисплея
Рис 2. Дисплей 1- символ функции обнуления
2- знак отрицательного значения числа (минус)
3- символ функции тарирования
4- символ стабилизации показаний веса
5- символ разрядки аккумулятора
6- единицы измерения веса и символы режима взвешивания.
5. ПРОСМОТР ОСНОВНЫХ ПАРАМЕТРОВ ВЕСОВ
Включите весы кнопкой и удерживайте её до окончания автотеста.
На дисплее высветится «01 0Еr ». Отпустите кнопку .
Весы находятся в режиме просмотра основных параметров и установок. Алгоритм просмотра основных параметров представлен на рис.3 Здесь и далее в прямоугольниках показания дисплея.
Рис.3 Алгоритм просмотра основных параметров
Выбор параметра для просмотра осуществляется нажатием клавиш или .
Непосредственно для просмотра нажмите клавишу .
5.1 01 0Еr Номер версии прошивки.
На дисплее «01 0Еr»
Нажмите клавишу . На дисплее: «02004»
Нажмите клавишу . На дисплее: «01А»
Для выхода на предыдущей уровень нажмите клавишу .
5.2 02 УЕУ Тест клавиатуры
Нажмите клавишу .
На дисплее «УЕУ 06».
Нажмите поочерёдно все клавиши. На дисплее будут отображаться соответствующие им
коды.
Коды клавиш:
- 02 - 03 - 04
- 05 - 07 - 08
Для выхода на предыдущей уровень нажмите клавишу .
На дисплее «02 УЕУ»
5.3 03 АdC Просмотр « балочного» числа
На дисплее «03 АdC».
Нажмите клавишу . На дисплее отобразится значение балочного числа.
Его значение должно быть в пределах 100000 – 1600000.
Для выхода на предыдущей уровень нажмите клавишу .
5.4 04 dУР Тест дисплея
Нажмите клавишу . Запустится автотест дисплея.
Для выхода из теста дисплея нажмите клавишу .
На дисплее: «04 dУP»
5.5 05 SPC Основные параметры весов
Нажмите клавишу . На дисплее максимальный предел взвешивания.
Нажмите клавишу . На дисплее значение дискретности измерения.
Нажмите клавишу . На дисплее количество точек линейной калибровки.
Нажмите клавишу . На дисплее число точек температурной калибровки.
Нажмите клавишу . На дисплее « non » (опция).
Нажмите клавишу . На дисплее последнее установленное значение гравитационной постоянной.
Для выхода на предыдущей уровень нажмите клавишу .
5.6 06 rУI Тест интерфейса RS232
Нажмите клавишу . На дисплее: «FAIL».
5.7 07 rЕС опция
5.8 08 Ado Заводские установки
5.9 00 EУС Выход из режима просмотра основных параметров
Для выхода на предыдущей уровень нажмите клавишу .
6. УСТАНОВКА ПАРАМЕТРОВ ВЕСОВ
Для установке параметров весов установите «джампер» на блоке управления весов в
положение ADJ.
После завершения необходимых установок и калибровок переставьте «джампер» в
положение LOCK.
Включите весы. На дисплее: « 01 CУР »
Алгоритм выбора параметров весов представлен на рис.4
Рис.4 Алгоритм выбора установок параметров весов
где 01 CУР – установка основных параметров весов
02 CAL – установка значения калибровочного веса, калибровка весов
03 Cln - линейная калибровка
04 CFn - функциональные установки
06 COr - гравитационная калибровка
08 CtP - температурная калибровка
6.1 Установка основных параметров весов O1 CУP
Алгоритм установки основных параметров приведённый на рис.5 соответствует весам со
следующими характеристиками:
Наибольший предел взвешивания (НПВ) – 3000гр
Дискретность измерения (d ) - 0,01гр
На дисплее: "01 СУР"

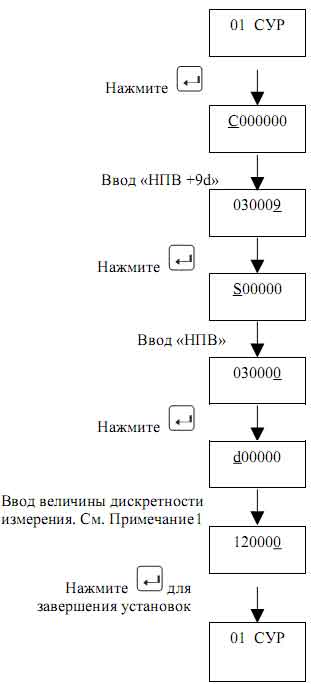

рис.5 Алгоритм установки основных параметров
Примечание1
d 0 0 0 0 0
а б с д е ж
где, а – разряд устанавливает значение дискретности. Выбирается из ряда 1, 2, 5.
б – разряд устанавливает количество знаков после запятой:
0 – 0
1 - 0.0
2 – 0.00
3 – 0.000 и т.д.
Примечание 2
Установка НПВ и дискретности измерения производится при помощи следующих клавиш:
Клавиша перемещает устанавливаемый разряд направо
Клавиша перемещает устанавливаемый разряд налево
Клавиша изменяет устанавливаемый разряд от 0 до 9
Клавиша изменяет устанавливаемый разряд от 9 до 0
Устанавливаемый разряд на дисплее мерцает, а в алгоритме показан подчёркиванием.
6.2 Установка значения калибровочной массы и калибровка 02 CAL
Рис.6 Алгоритм установки калибровочной массы и калибровки
Примечание 1
Клавиша перемещает устанавливаемый разряд направо
Клавиша перемещает устанавливаемый разряд налево
Клавиша изменяет устанавливаемый разряд от 0 до 9
Клавиша изменяет устанавливаемый разряд от 9 до 0
6.3 Линейная калибровка 03 CLn
6.3.1 После проведения линейной калибровки необходимо провести калибровку см. 2.2
6.3.2 Максимальное количество точек при линейной калибровке 9, минимальное – 2.
Алгоритм линейной калибровке приведён на рис.4 В приведённом алгоритме количество
калибровочных точек 4, включая нулевую точку.

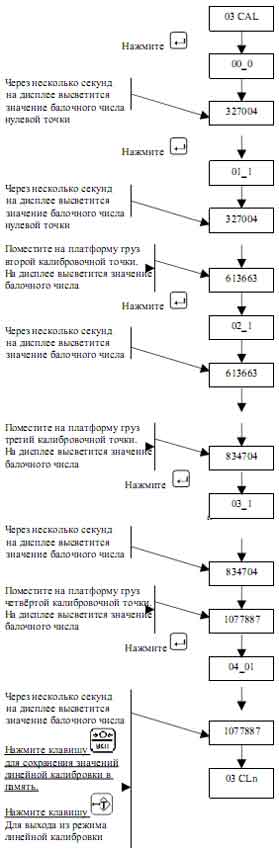

Рис.7 Алгоритм линейной калибровки
Нажмите клавишу для выхода в главное меню.
На дисплее: « 03 CLn »
6.4 Функциональные установки 04 СFn

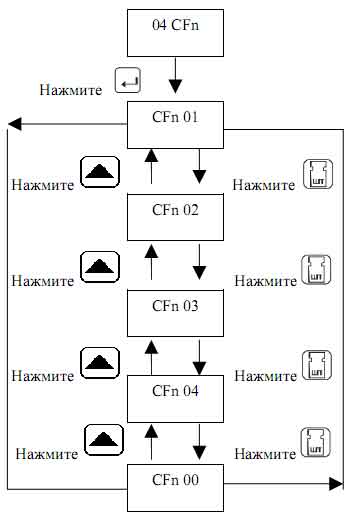

Рис.8 Алгоритм функциональных установок
CFn 00 – возврат на предыдущий уровень
CFn 01 – подтверждение установленных параметров
CFn 02 – очистка данных памяти
CFn 03 – установка гравитационной калибровки
6.4.1 Подтверждение установленных параметров CFn 01

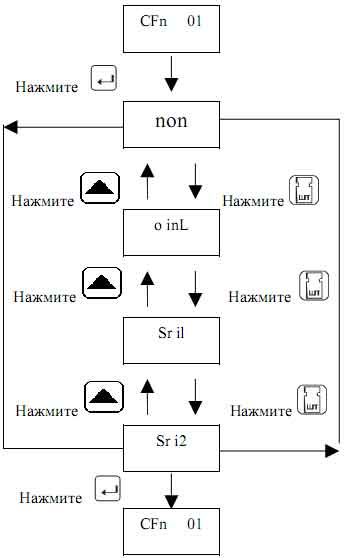

Рис.9 Алгоритм подтверждения установленных параметров
Клавишами и выбираются следующие параметры:
non – регулировка отсутствует
o inL –значение балочного числа в нулевой точки при включении должно быть в пределах
калибровочного значения балочного числа в нулевой точки в диапазоне ± 10% НПВ.
Клавиша функции обнуления и функция отслеживания нуля действуют в пределах
значения балочного числа в нулевой точки при включении в диапазоне ± 2% НПВ.
Sr i1 – значение балочного числа в нулевой точки при включении должно быть в пределах
калибровочного значения балочного числа в нулевой точки в диапазоне ± 3% НПВ.
Клавиша функции обнуления и функция отслеживания нуля действуют в пределах
калибровочного значения балочного числа в нулевой точки в диапазоне ± 2% НПВ.
Sr i2 - значение балочного числа в нулевой точки при включении должно быть в пределах
калибровочного значения балочного числа в нулевой точки в диапазоне ± 3% от НПВ.
Клавиша функции обнуления и функция отслеживания нуля действуют в пределах
значения балочного числа в нулевой точки при включении в диапазоне ± 3% от НПВ.
Для выхода в главное меню нажмите клавишу .
6.4.2 Удаление ранее установленных параметров CFn 02
Рис.10 Алгоритм удаления ранее установленных параметров
Клавишами и выбираются следующие параметры:
EУС – выход из режима без каких-либо изменений
ALL – удаление всех данных
LinE – удаление данных линейной калибровки
tEAP – удаление данных температурной калибровки
Для подтверждения выбранного параметра нажмите клавишу .
Для выхода в главное меню нажмите клавишу .
6.4.3 Установка функции высокого разрешения
Рис.11 Алгоритм установления функции высокого разрешения
Клавишами и выбираются следующие параметры:
CLoУE – функция разрешения отключена
Auto – функция автоматического разрешения
Находясь в весовом режиме весы имеют нормальное разрешение.
При нажатии клавиши , весы на 5 сек. входят в режим высокого разрешения, а затем
возвращаются обратно в режим нормального разрешения.
AEnu – ручное переключение функции разрешения.
Если весы находятся в режиме нормального разрешения, то после нажатия клавиши весы перейдут в режим высокого разрешения.
Если весы находятся в режиме высокого разрешения, то после нажатия клавиши
весы перейдут в режим нормального разрешения.
Для подтверждения выбранного параметра нажмите клавишу .
Для выхода в главное меню нажмите клавишу .
6.4.4 Установка разрешения гравитационной калибровки CFn 04
Рис.12 Алгоритм установки разрешения гравитационной калибровки
Клавишами и выбираются следующие параметры:
unlock – возможность внешней гравитационной калибровки
LoCK – нет возможности внешней калибровки
Для подтверждения выбранного параметра нажмите клавишу .
Для выхода в главное меню нажмите клавишу .
6.5 Установка локального значения гравитационной составляющей 06 CFn
6.6.1 Заводское значение гравитационной составляющей ( далее G ) устанавливается в ячейке 00
6.6.2 Значение G может быть введено 9 раз
6.6.3 Ввод локального значения G производится в установке CFn 06
6.6.4 Новое значение G будет сохранено в ячейки 01. Все предыдущие значения будут уничтожены
6.6.5 Значение G должно быть в диапазоне Gе – Gп, где Gе = 978,03184558 см/с? значение G на экваторе Gп = 983,21772792 см/с? значение G на полюсе.

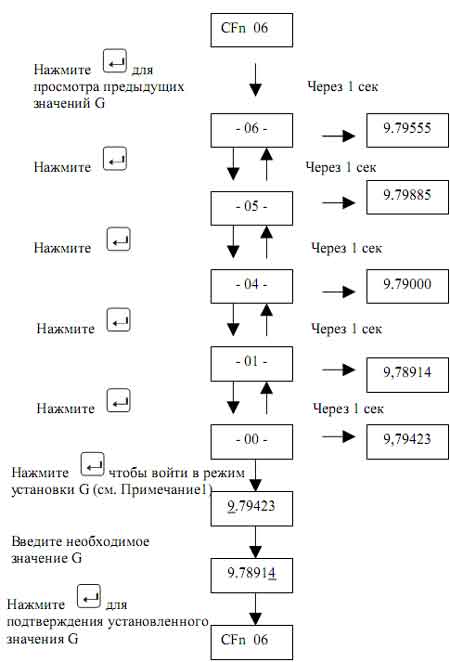

Рис.13 Алгоритм установки локального значения гравитационной составляющей
Примечание 1
Ввод значения G производится при помощи клавиш:
- изменяет значение мигающего разряда от 0 до9
- изменяет значение мигающего разряда от 9 до0
- перемещает мигающий разряд вправо
- подтверждение
Для выхода в главное меню нажмите клавишу .
6.6 Температурная калибровка 08 CFn

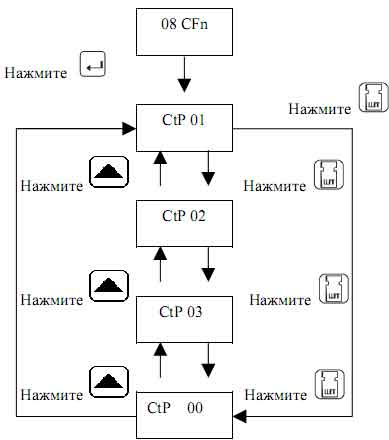

Рис.14 Алгоритм проведения температурной калибровки
CtP 00 – возврат в главное меню
CtP 01 – установка температурного калибровочного числа
CtP 02 – проверка температурного калибровочного значения
CtP 03 – удаление температурного калибровочного значения
6.6.1 Установка температурного калибровочного числа CtP 01

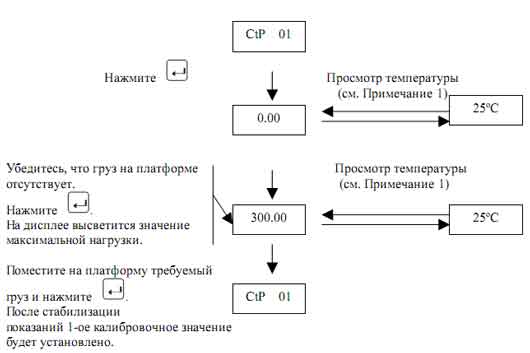

Рис.15 Алгоритм установки температурного калибровочного числа
Примечание 1 Просмотр температуры при которой производится установка
температурного калибровочного числа осуществляется нажатием клавиш и .
В весах данного типа предусмотрена установка не более трёх калибровочных чисел
соответственно при трёх температурных режимах.
При установке четвёртого температурного калибровочного числа, им будет заменено
ближайшее по значению температурное калибровочное число.
Для выхода в главное меню нажмите клавишу .
6.6.2 Просмотр температурных калибровочных чисел CtP 02

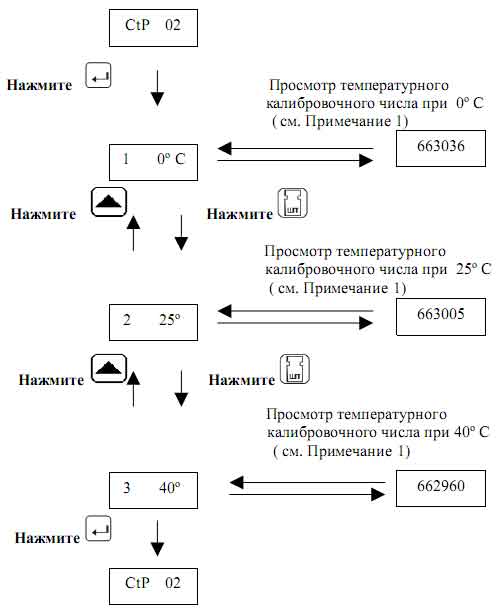

Рис.16 Алгоритм просмотра температурного калибровочного числа
Примечание 1. Просмотр температурного калибровочного числа осуществляется
нажатием клавиш и .
Для выхода в главное меню нажмите клавишу .
6.6.3 Удаление температурных калибровочных чисел CtP 03

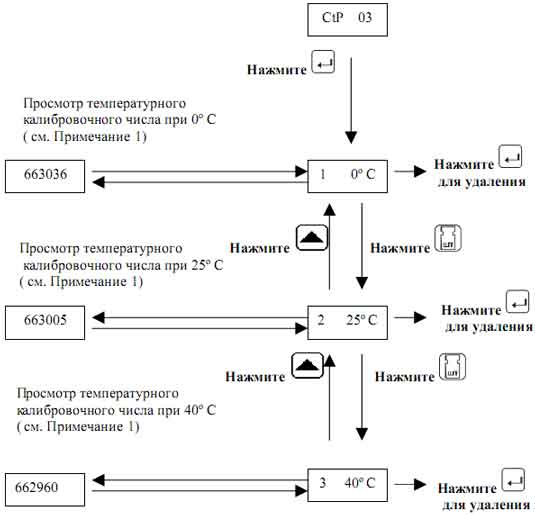

рис.17 Алгоритм удаления температурного калибровочного числа
Примечание 1. Просмотр температурного калибровочного числа осуществляется
нажатием клавиш и .
Для удаления температурного калибровочного числа нажмите клавишу когда на дисплее высвечивается значение температуры.
Просмотр точек температурной калибровки производится при помощи клавиш и .
Для выхода в главное меню нажмите клавишу .
7. ИНДИКАЦИЯ ОШИБОК НА ДИСПЛЕЕ
ЕО –память не доступна
Е1 – значение балочного числа при включении выше допустимого
Е2 - значение балочного числа при включении ниже допустимого
Е4 - значение балочного числа не стабильно
Е5 – значение балочного числа выше предельно допустимого
oL – вес груза на платформе превышает значение НПВ+9d
оF – не выполнены основные установки
Е8 – значение дискретности измерения вводимого при установке параметров выше
максимально допустимого |
