Алгоритм функциональных установок CFn и подтверждение установленных параметров лабвесов ВСТ-0, ВСТ-1
Функциональные установки 04 СFn

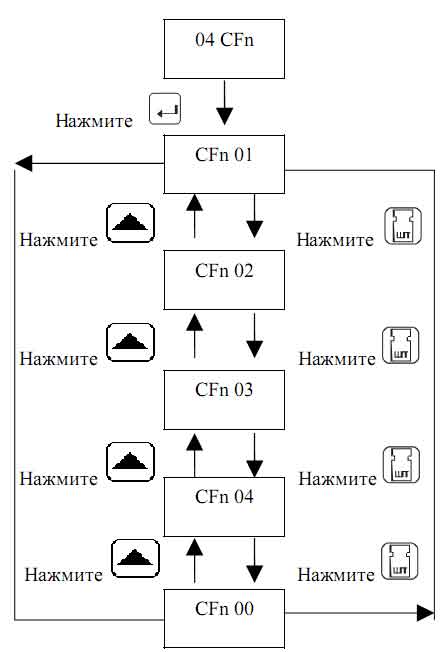

Рис.8 Алгоритм функциональных установок
CFn 00 – возврат на предыдущий уровень
CFn 01 – подтверждение установленных параметров
CFn 02 – очистка данных памяти
CFn 03 – установка гравитационной калибровки
Подтверждение установленных параметров Fn 01
Рис.9 Алгоритм подтверждения установленных параметров
Клавишами и выбираются следующие параметры:
non – регулировка отсутствует
o inL –значение балочного числа в нулевой точки при включении должно быть в пределах
калибровочного значения балочного числа в нулевой точки в диапазоне ± 10% НПВ.
Клавиша функции обнуления и функция отслеживания нуля действуют в пределах
значения балочного числа в нулевой точки при включении в диапазоне ± 2% НПВ.
Sr i1 – значение балочного числа в нулевой точки при включении должно быть в пределах калибровочного значения балочного числа в нулевой точки в диапазоне ± 3% НПВ.
Клавиша функции обнуления и функция отслеживания нуля действуют в пределах
калибровочного значения балочного числа в нулевой точки в диапазоне ± 2% НПВ.
Sr i2- значение балочного числа в нулевой точки при включении должно быть в пределах калибровочного значения балочного числа в нулевой точки в диапазоне ± 3% от НПВ.
Клавиша функции обнуления и функция отслеживания нуля действуют в пределах
значения балочного числа в нулевой точки при включении в диапазоне ± 3% от НПВ.
Для выхода в главное меню нажмите клавишу "Ф1".
